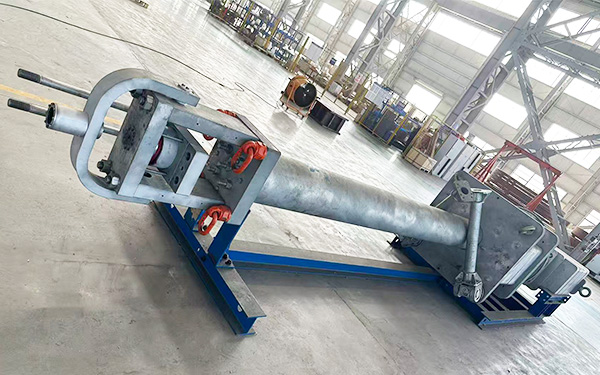

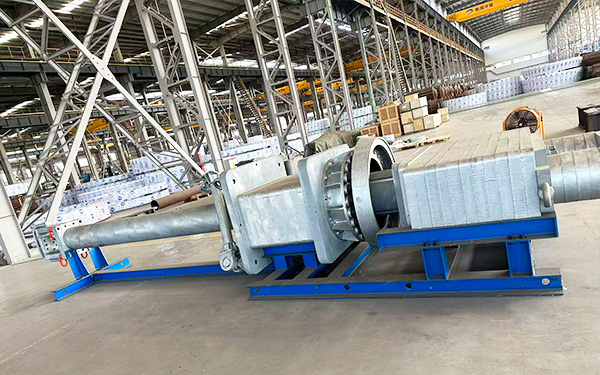

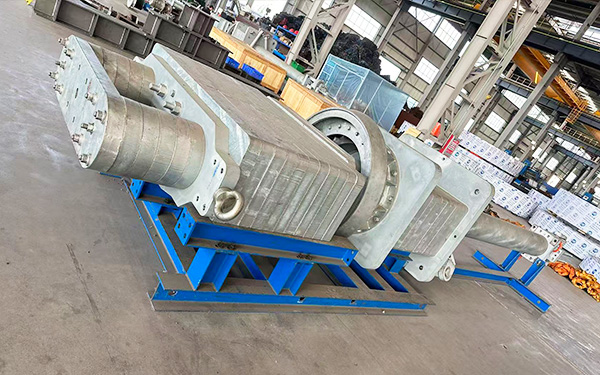

摆式调谐质量阻尼器
海上风电场IRR增加
塔架与基础载荷降低
每台风机建造成本降低超过千万元(15MW 及以上)
单体集中式布局
产品性能参数
摆臂类型 | 刚性 |
调谐频率 | 0.15-0.25 Hz |
阻尼惯性 | 10000 kg/20000 kg/30000 kg |
最大摆角 | 15 deg |
摆动行程 | >1.3 m |
方向 | 全向 |
控制类型 | 被动控制 半主动控制 |
阻尼类型 | 电磁 |
阻尼比 | 0.1-0.3 |
挂点结构 | 特种复合材料滑动轴承 |
止回限位装置 | 橡胶环 |
安装 | 塔筒厂垂直安装 塔筒厂水平安装、与运输 |
阻尼器选型
塔架一阶 模态质量（kg） | 阻尼器等效质量 10 吨 | 阻尼器等效质量 10 吨 | 阻尼器等效质量 10 吨 | |||
TMD 阻尼比 ζ=0.1 | TMD 阻尼比 ζ=0.3 | TMD 阻尼比 ζ=0.1 | TMD 阻尼比 ζ=0.3 | TMD 阻尼比 ζ=0.1 | TMD 阻尼比 ζ=0.3 | |
3.00E+05 | 0.072 | 0.027 | 0.152 | 0.061 | 0.231 | 0.096 |
4.00E+05 | 0.052 | 0.018 | 0.112 | 0.044 | 0.172 | 0.070 |
5.00E+05 | 0.040 | 0.012 | 0.088 | 0.034 | 0.136 | 0.054 |
6.00E+05 | 不推荐 | 0.008 | 0.072 | 0.027 | 0.112 | 0.044 |
7.00E+05 | 不推荐 | 不推荐 | 0.061 | 0.022 | 0.095 | 0.037 |
8.00E+05 | 不推荐 | 不推荐 | 0.052 | 0.018 | 0.082 | 0.031 |
9.00E+05 | 不推荐 | 不推荐 | 不推荐 | 0.015 | 0.072 | 0.027 |
1.00E+06 | 不推荐 | 不推荐 | 不推荐 | 0.012 | 0.064 | 0.023 |
1.10E+06 | 不推荐 | 不推荐 | 不推荐 | 0.010 | 0.058 | 0.020 |
1.20E+06 | 不推荐 | 不推荐 | 不推荐 | 不推荐 | 0.052 | 0.018 |
1.30E+06 | 不推荐 | 不推荐 | 不推荐 | 不推荐 | 不推荐 | 0.016 |
1.40E+06 | 不推荐 | 不推荐 | 不推荐 | 不推荐 | 不推荐 | 0.014 |
1.50E+06 | 不推荐 | 不推荐 | 不推荐 | 不推荐 | 不推荐 | 0.012 |

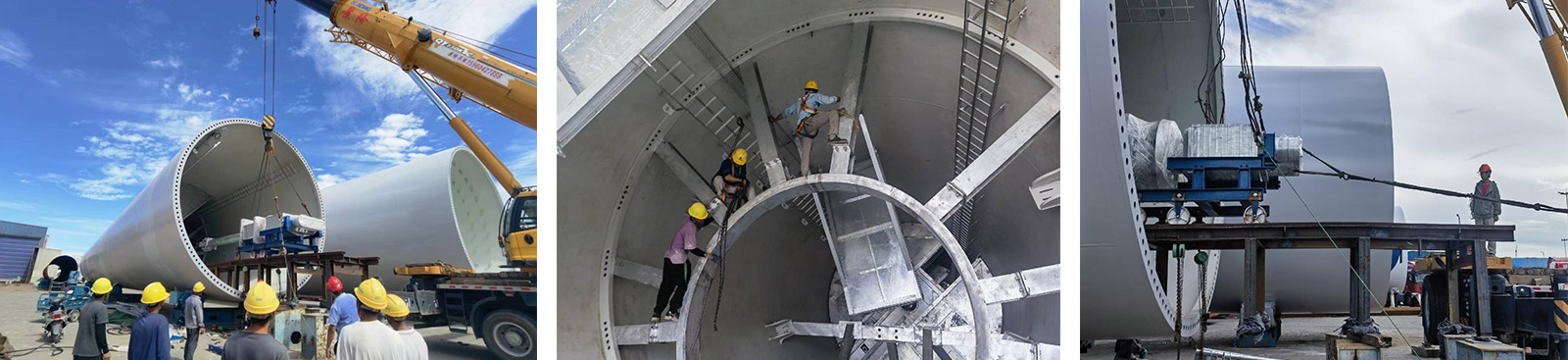

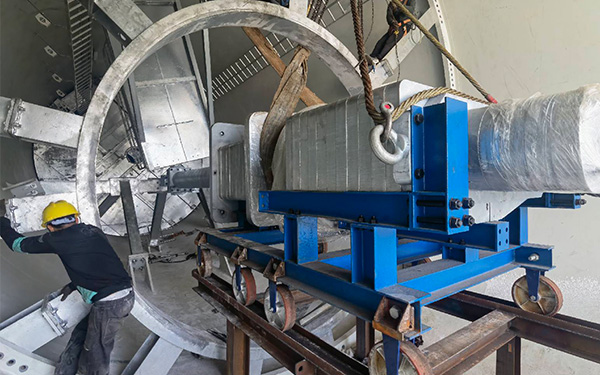

应用方式与案例
成功案例
每个案例都是客户信赖的基石，每一例都见证了我们对卓越品质的不懈追求与创新技术的深厚积累。这些实践成果不仅彰显了我们在解决复杂制造难题上的专业能力，更是客户信赖与满意的有力证明。选择与我们合作，您将获得的不仅是高品质的产品和服务，更是技术与丰富经验的坚实支撑，专业与信赖的保障。
