在建筑结构、桥梁工程和大型机械设备的减振设计中，阻尼装置的创新不断推动行业发展。近年来，弧轨设计的阻尼装置逐渐受到关注，与传统直线式阻尼器相比，它在结构布局、能量耗散和适应性等方面展现出独特优势，成为行业新的技术方向。

一、传统阻尼器的特点与局限

直线导向：传统阻尼器大多采用直线运动路径，通过活塞或滑块来吸收振动能量。

能量耗散单一：主要依靠液体阻尼或弹性元件消耗能量，对多向振动的响应有限。

安装空间受限：直线结构常需要较长的安装距离，对大型或复杂结构的布置带来挑战。

适应性不足：面对多频率、随机性较强的振动时，性能稳定性容易受到影响。

二、弧轨设计的工作原理

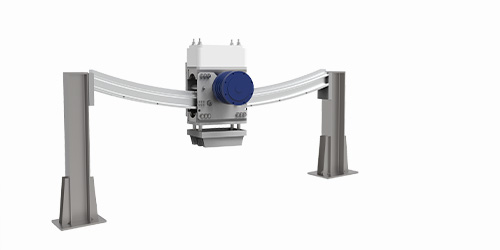

弧轨设计通过将阻尼器的运动轨迹从直线改为弧形，使阻尼装置在振动时沿着弧形导轨运动。这样不仅改变了阻尼器的力学特征，也提高了其在多向载荷下的能量耗散能力。其关键在于：

弧形路径引导：利用几何曲率分散应力并调节力的传递方向。

多维度耗能：通过弧轨运动可实现径向与切向的协同吸能。

三、弧轨设计相较传统阻尼器的独特优势

多方向适应性强

弧轨结构可在不同方向的振动中同时发挥作用，尤其适用于风振、地震或设备多向扰动场景。

能量耗散更充分

通过弧形路径延长了运动距离，使阻尼元件在同一振动周期内耗散更多能量，提高减振效率。

结构紧凑、布置灵活

弧轨阻尼器在有限空间内即可实现长行程能量耗散，适合空间受限或形状复杂的结构区域。

降低局部应力集中

弧轨运动可平滑传递力的方向变化，减少传统直线导向中因急停、急变方向带来的局部应力集中。

更高的耐久性与可维护性

由于运动轨迹更自然，摩擦与冲击相对降低，长期使用更稳定，同时维护与更换周期更可控。

四、典型应用场景

高层建筑与塔式结构：应对多方向风荷载与地震激励。

桥梁及轨道交通设施：缓解列车荷载和风振叠加效应。

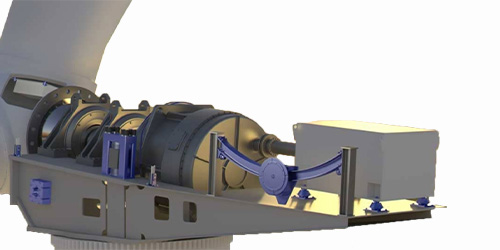

大型机械设备：在旋转机械或复杂振动源环境中提升运行稳定性。

五、行业意义与发展趋势

弧轨设计不仅是阻尼器几何结构的创新，更是力学思路和应用场景的拓展。随着材料与制造技术的进步，弧轨阻尼器将更容易实现模块化设计和智能化监测，为未来工程提供更广阔的应用前景。

六、结语

与传统阻尼器相比，弧轨设计以其多向适应性、能量耗散效率及结构布置灵活等特点，正逐步成为行业关注的焦点。对于追求高性能减振解决方案的企业和工程项目而言，弧轨设计不仅是一项技术突破，更是一种全新的系统优化思路。
