弧轨式调谐质量阻尼器

弧轨式调谐质量阻尼器

涡激振动振幅降低
空间利用率提升
分散式设计
节省安装时间

产品性能参数


调谐频率

0.15-0.4 Hz

阻尼惯性

800 kg/7000 kg

摆动行程

>600 mm

方向

单向

控制类型

被动控

半主动控制

阻尼类型

电磁

阻尼比

0.1-0.3

止回限位装置

橡胶缓冲

安装

预安

风电场安装

安装位置

机舱、塔筒

典型尺寸

2000mm*1000mm*400mm


阻尼器选型


模态质量(塔架首次弯曲)kg

阻尼器等效质量 800 kg(仅适用于 VIV)

阻尼器等效质量 7000 kg(用于降载)

TMD 阻尼比 ζ=0.1TMD 阻尼比 ζ=0.3TMD 阻尼比 ζ=0.1TMD 阻尼比 ζ=0.3

3.00E+05

0.008

0.003

0.067

0.028

4.00E+05

0.006

0.002

0.050

0.021

5.00E+05

0.005

0.002

0.040

0.017

6.00E+05

0.004

0.002

0.034

0.014

7.00E+05

0.003

0.001

0.029

0.012

8.00E+05

0.003

0.001

0.025

0.010

9.00E+05

0.003

0.001

0.022

0.009

1.00E+06

0.002

0.001

0.020

0.008

1.10E+06

0.002

0.001

0.018

0.008

1.20E+06

0.002

0.001

0.017

0.007

1.30E+06

0.002

0.001

0.015

0.006

1.30E+06

0.002

0.001

0.014

0.006

1.50E+06

0.002

0.001

0.013

0.006

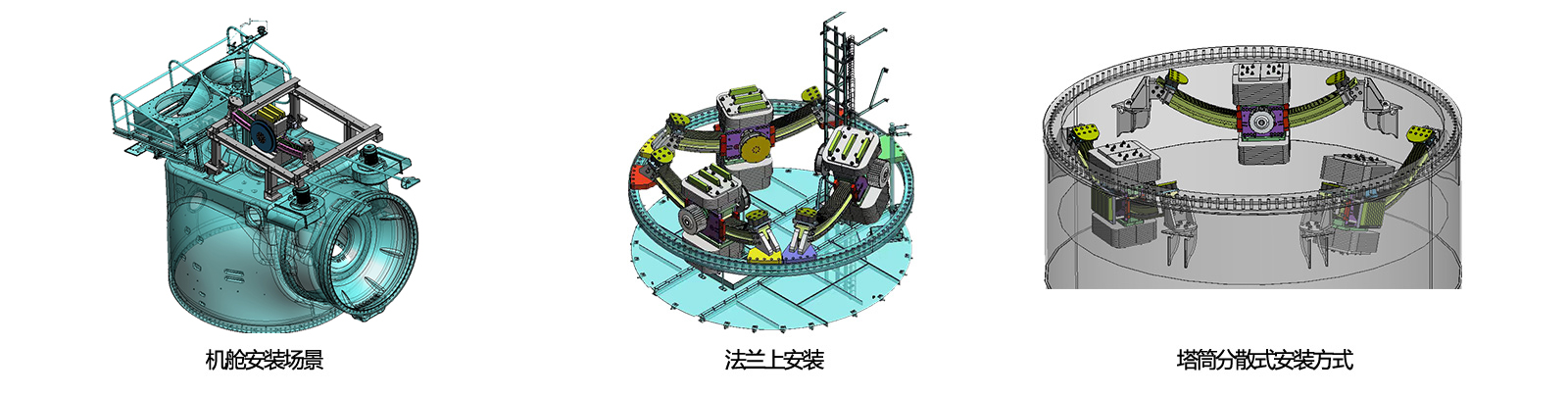

应用方式与案例

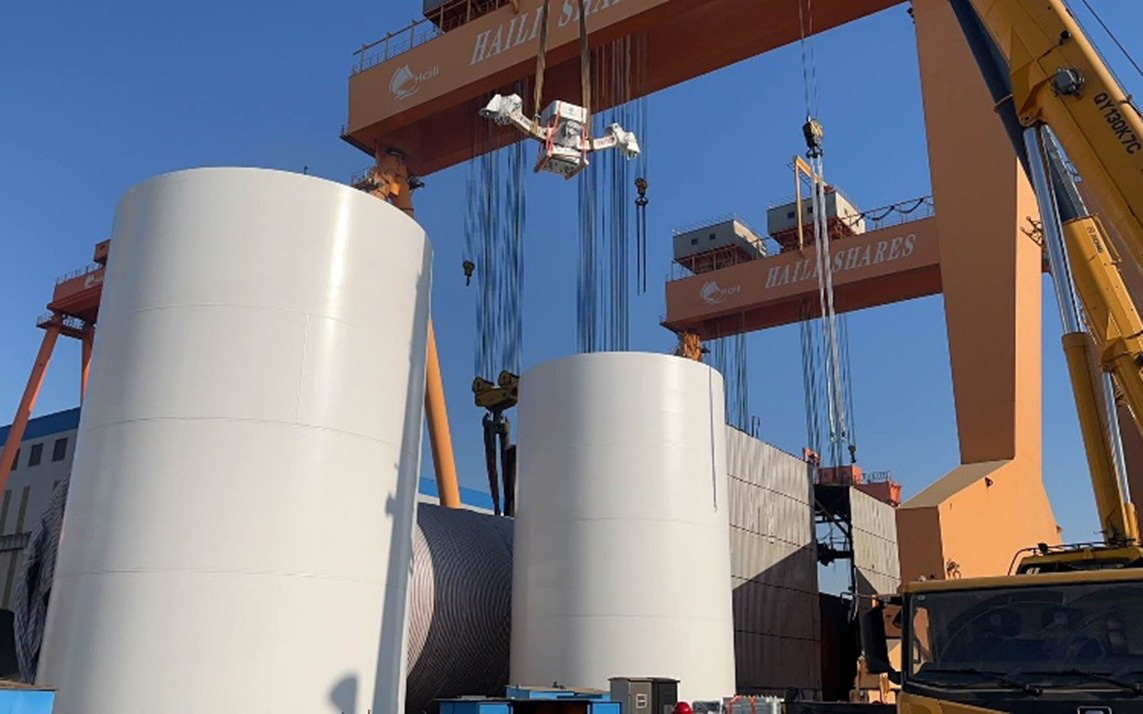

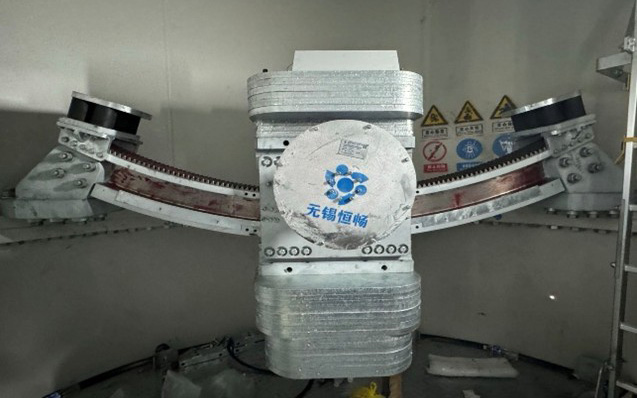

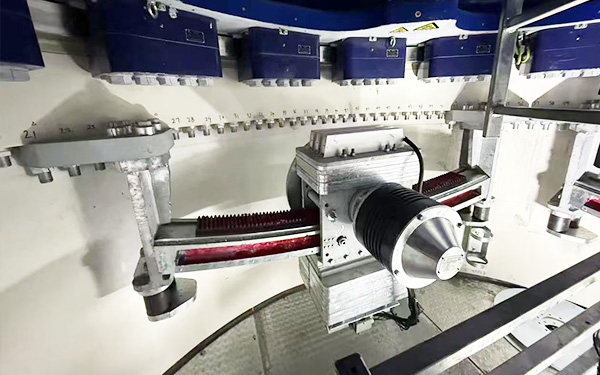

成功案例

每个案例都是客户信赖的基石，每一例都见证了我们对卓越品质的不懈追求与创新技术的深厚积累。这些实践成果不仅彰显了我们在解决复杂制造难题上的专业能力，更是客户信赖与满意的有力证明。选择与我们合作，您将获得的不仅是高品质的产品和服务，更是技术与丰富经验的坚实支撑，专业与信赖的保障。
